設備一覧


外部集中集塵方式などによる環境づくり│株式会社ケイ・エス・ケイ

環境づくり

外部集中集塵や徹底した温度管理など、超精密加工に適したクリーンな環境づくりを行っています!

平面研削盤や研削砥石など、KSKの加工設備│株式会社ケイ・エス・ケイ

加工設備

60台以上の平面研削盤や約2,000枚の研削砥石をはじめ、豊富な加工設備を取り揃えています!

万能投影機やCNC画像測定システムなど、KSKの検査・測定設備│株式会社ケイ・エス・ケイ

検査・測定設備

お客様にご満足いただける品質の製品を提供するため、万能投影機やCNC画像測定システムなどを導入しています!


環境づくり

超精密加工のための環境づくり/外部集中集塵方式│株式会社ケイ・エス・ケイ

ケイ・エス・ケイでは、超精密加工に最適な環境を実現するため、様々な取り組みを行っています。その中のひとつが、外部集中集塵方式の導入。加工中に発生する粉塵をダクトで吸引し、社屋外に設置した集塵機に集めることで、加工環境をクリーンに保つことができます。また、温度環境の変化によって機械が影響を受け、精度を保てなくなるのを防ぐため、室内温度は加工・検査ともに22±0.3℃で通年(*)管理されています。(*)休業日を除く


加工設備 平面研削盤67台保有



設備種類 メーカー 型式 保有数
平面研削盤 三井ハイテック MSG-250M* 51
MSG-250H2 2
MSG-250HMD 3
MSG-300HG 1
パンチフォーマー ハリグ 他 6
CNC研削盤 テクノワシノ MEISTER-G2P 2
NC研削盤 MEISTER(NC)* 7
ワイヤー放電加工機 西部電機 Ultra MM-50B 2
型彫り放電加工機 アイトロニクス Ax1601 1
細穴放電加工機 三菱電機 MEMH8N 1
NCプロファイル研削盤 テクノワシノ GLS-5P 1
GLS-5T 1
治工具 自社製 直角・平行1µm以内 多数
プロッター 武藤 PG-820 1
レーザーマーカー ミヤチテクノス SMARK ML-7112 AH 1

ケイ・エス・ケイは長年、超硬合金の研削加工に特化してまいりました。現在はそのノウハウを生かしてセラミックスや金属(焼入鋼等)の高精度な加工も得意としております。またプロファイル研削盤やワイヤー放電加工機も所有してますので幅広い対応が可能です。

ダイヤモンド砥石 約2000枚保有

お客様の様々な要求にお応えするために、ケイ・エス・ケイは研削盤に必要不可欠なダイヤモンド砥石を約2000枚所有しています。加工内容に応じて砥石の原料や、粒度、結合度といった様々なファクタを最適に選定することで、超硬、セラミックス、焼入鋼などの金属を高精度に研削・成形・研磨することができます。



砥石の種類:レジノイド・ビトリファイド・メタルボンド等

番手:#140(粗)~#800#900(仕上げ)~#1500#2000(研削LAP)*ELID研削は#8000~

砥石の厚み:0.2mm~(0.2mm以下の特殊な厚みもあり)10mm


検査・測定設備

本社内の検査室で、素材の受入検査から中間検査、出荷前の最終検査までを行っています│株式会社ケイ・エス・ケイ

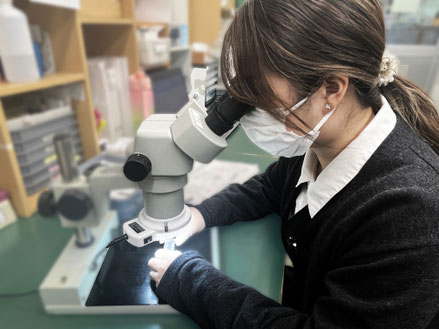

弊社ではお客様にご満足いただける製品を提供するため、素材の受入検査にはじまり、工程間の中間検査、出荷前の最終検査に至るまで、厳正な検査を行っています。寸法測定の基準となるブロックゲージは定期的に外部機関による校正を実施しており、万能投影機や測定顕微鏡など充実の検査・測定設備により高品質な製品を納期厳守で提供致します。




設備種類 メーカー 型式 保有数
高精度画像寸法測定器 キーエンス LM-1000/1100 1
万能投影機 ニコンインステック V-16E 3
V-20B 1
ミツトヨ PJ-H30 4
顕微鏡 トプコン TUM170EH 1
TUM170EHN 1
測定器 SONY 0.001mm読み 20
0.0001mm読み 1
ニコンインステック 0.0005mm読み 5
HEIDENHAIN 0.0001mm読み 1
CNC画像測定システム ニコンインステック NEXIV VMZ-R4540 1
